Smart M1
Cendrier mural connecté destiné aux bars, restaurants, commerces et résidences étudiantes. Mesure du taux de remplissage en temps réel, collecte par tiroir verrouillé.

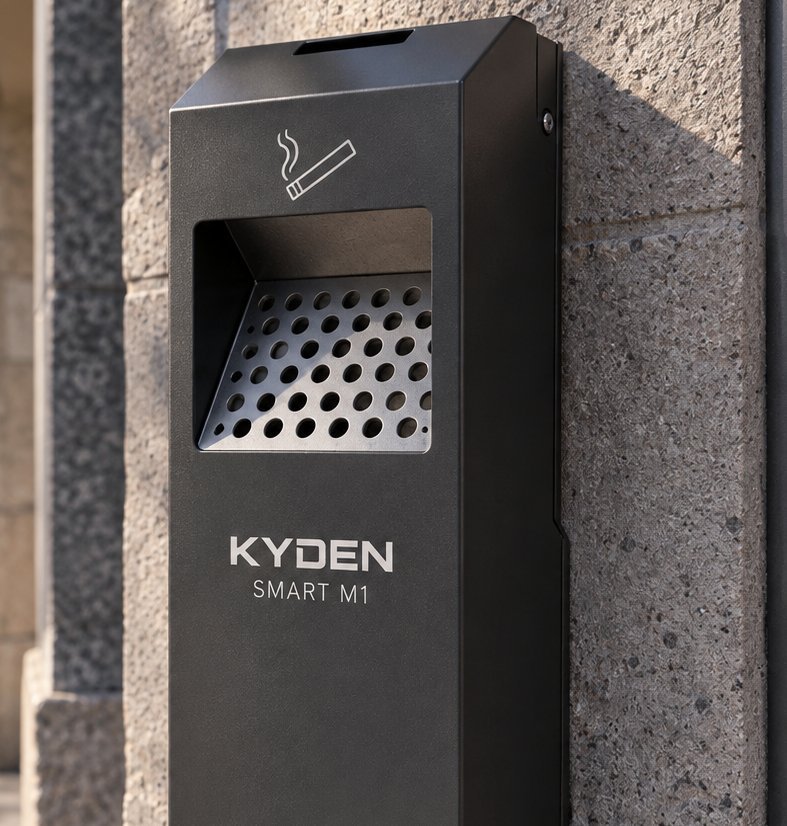

- Toit incliné Le capteur Time-of-Flight est caché sous le toit. Il mesure verticalement la hauteur des mégots, à l'abri de la pluie et des regards.
- Grille inox perforée Elle sert uniquement à éteindre les cigarettes. Sa position ne coupe jamais le faisceau du capteur, la mesure reste juste même grille pleine.
- Tiroir verrouillé La collecte se fait par un tiroir en aluminium fermé à clé : les mégots ne sont accessibles qu'au moment de la vidange.
- Fixation murale Le cendrier se pose sur façade, sans emprise au sol ni scellement, avec une visserie de sécurité à empreinte spécifique.
Spécifications
Électronique basse tension alimentée en très basse tension de sécurité, connectivité sans fil, aucune intervention sur le réseau électrique du commerce.
| Dimensions | 450 × 120 × 150 mm |
|---|---|
| Capteur de niveau | VL53L0X, Time-of-Flight, VCSEL 940 nm |
| Microcontrôleur | ESP32-C3-MINI-1, antenne PCB intégrée |
| Connexion | Wi-Fi 2,4 GHz 802.11 b/g/n et Bluetooth LE 5.0 |
| Alimentation | Batterie Li-ion, très basse tension de sécurité 3,3 V |
| Collecte | Tiroir verrouillé |
| Châssis et tiroir | Acier inoxydable et aluminium thermo-laqué |
|---|---|
| Traitement de surface | Sans chrome hexavalent |
| Joints d'étanchéité | Silicone EPDM résistant aux ultraviolets |
| Fenêtre du capteur | PMMA transparent aux infrarouges 940 nm, scellée au joint silicone |
| Étanchéité | IP65 selon EN 60529 |
| Résistance aux chocs | IK08 selon EN 62262, 5 joules |
La gamme Smart M1 existe en versions ToF, LoRa et Wi-Fi. Les caractéristiques ci-dessus décrivent la version Wi-Fi.
Comment la mesure fonctionne
Le principe est volontairement simple : une seule grandeur mesurée, un seul seuil, deux façons de déclencher la collecte.
-
Mesure verticale
Le capteur émet une impulsion infrarouge invisible et calcule la distance qui le sépare du tas de mégots.
-
Transmission
La valeur remonte par le Wi-Fi de l'établissement vers l'application, sans autre installation.
-
Seuil à 80 %
Au-delà du seuil, le bac est signalé comme plein avant tout débordement sur le trottoir.
-
Collecte
Le commerçant déclenche la collecte en Smart Solo. En Smart Pro, la tournée est créée automatiquement.
Conçu pour le trottoir
Installé sur le domaine public ou en terrasse, le boîtier doit encaisser la pluie, la poussière, les chocs et les tentatives de démontage.
- Pluie et poussièreIndice IP65 : protection totale contre la pénétration des poussières, tenue aux jets d'eau à la lance venant de toutes les directions.
- ChocsIndice IK08 : résistance à une énergie d'impact de 5 joules, soit une masse de 1,7 kg tombant de 30 cm sur le boîtier.
- Vidanges répétéesLe plan de joint du tiroir reçoit une gorge d'étanchéité avec joint périphérique EPDM à mémoire de forme.
- VandalismeFaçade en acier de 2 mm et vis de sécurité à empreinte spécifique de type triangle ou Torx inviolable.
- Sécurité optiqueLe capteur intègre un émetteur laser Classe 1, sans danger pour l'œil même en observation directe prolongée.
Le matériel est compris dans l'abonnement
Vous ne payez ni le cendrier, ni l'installation. Le Smart M1 reste un actif de KYDEN Group, révisé puis réinstallé en fin de contrat.
